不同于FBAR滤波器，SAW滤波器在结构类型上有两个重要分支。一是ladder类型，二是DMS类型。

    DMS由于其结构的原因，不适合大功率场景，所以常用在RX类型的滤波器中(接收端)。本文分享一些DMS滤波器的COMOSL仿真

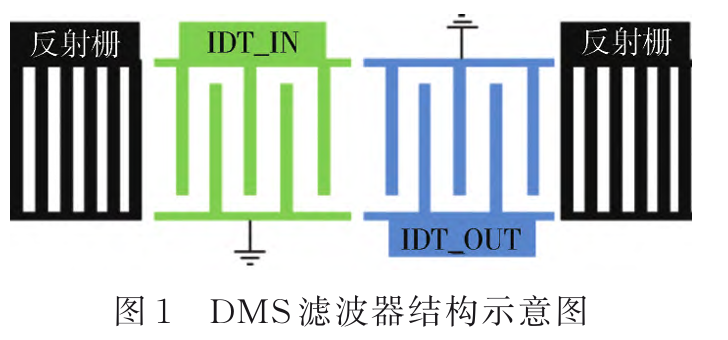

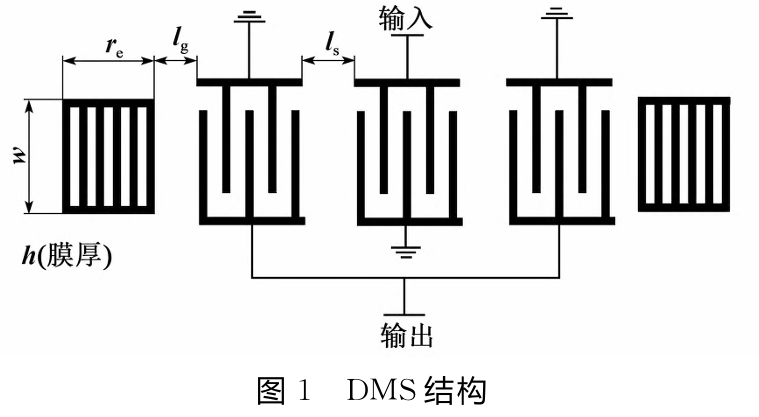

    常见的DMS类型的滤波器有双idt，3idt，如下图。DMS的阶数还可以增加，变成5idt，7idt等等

    设计DMS类型的重点在于，要对各idt的Pitch进行加权，来获得一个较好的通带性能。Pitch加权的规律不明显，通常需要用算法进行优化。但一般各idt中心的指条Pitch会大于此idt两侧的指条。

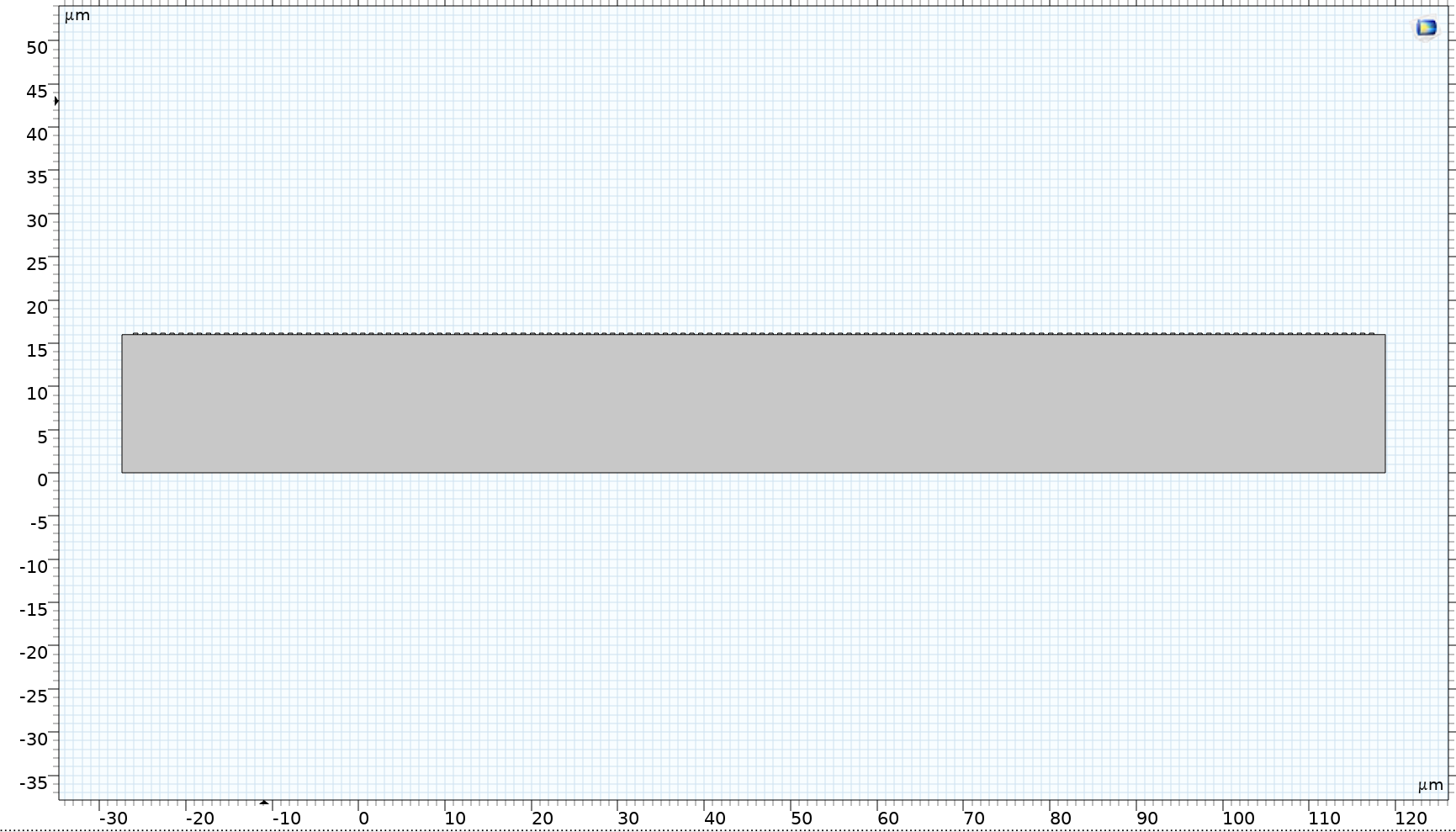

    在此用COMSOL仿真了一个42LT切向的DMS。其具有3idt结构，占空比0.5，铝电极厚度160nm，左右两端的反射栅设置为25根，idt1有29根指条，idt2有33根指条，idt3也是29根指条。Pitch以1um为基准进行加权。COMSOL模型和仿真结果如下：

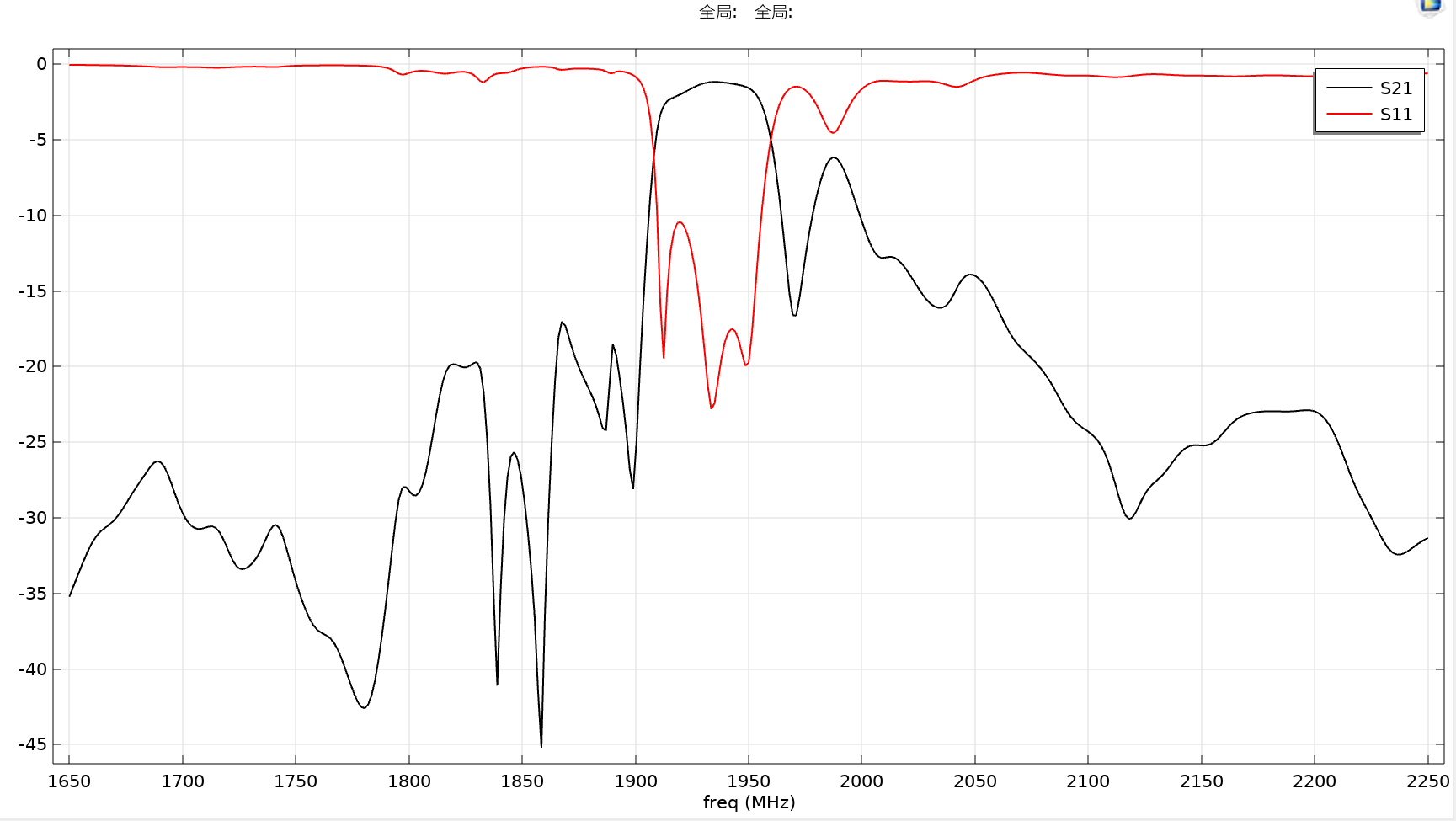

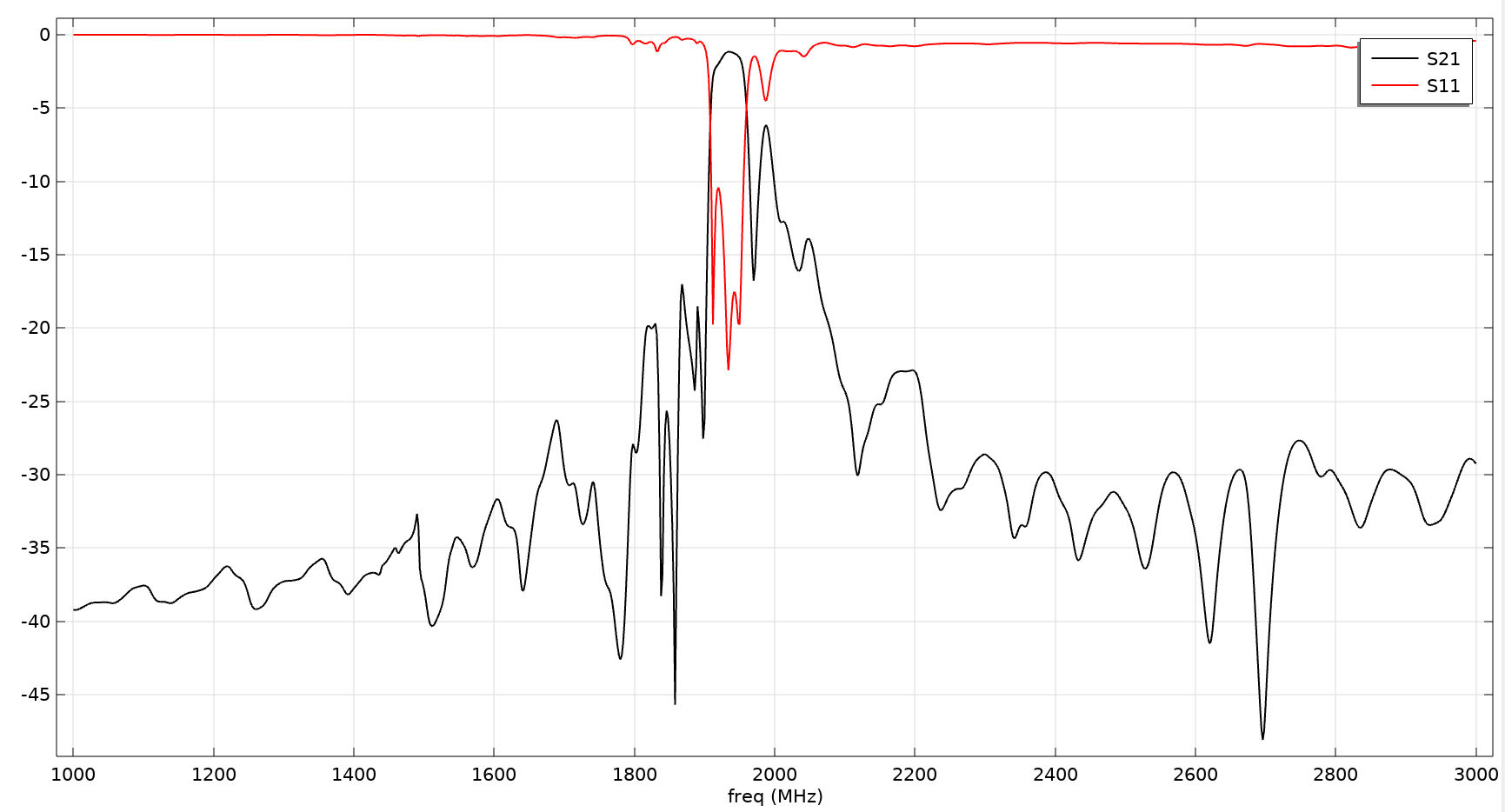

    仿真结果可以看出，这就是典型的DMS的响应曲线：通带左侧抑制度较高，Skirt陡峭，通带右侧抑制度较差，Skirt变缓。通带右侧存在“肩膀”。

    这样的波形已经可以应用在射频前端中。但是，若在某些频段共存的场景中，需要右侧有强抑制度指标，就得改良DMS右侧的“肩膀”。通过增加SAW谐振器，引入新的零点“干掉”右侧的“肩膀”。
